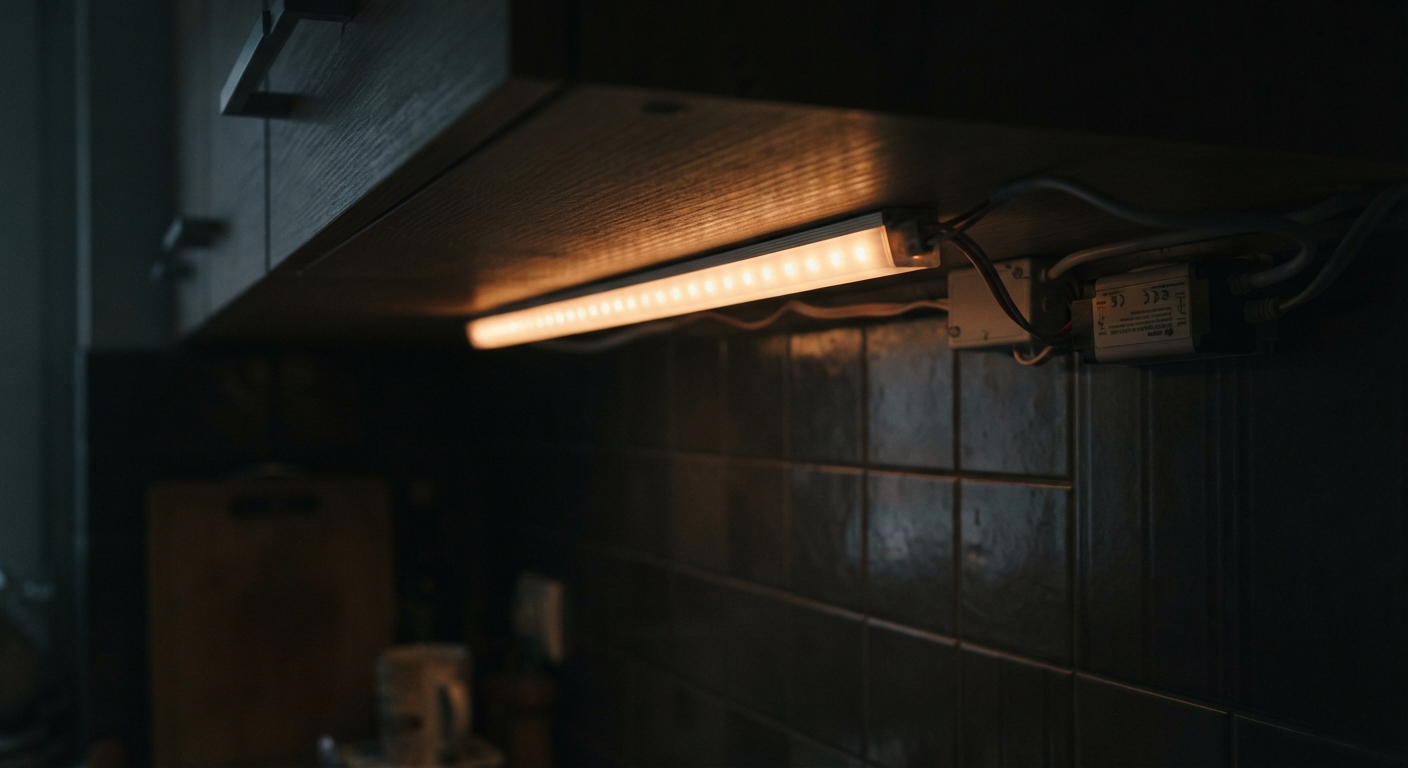

Dlaczego taśma LED świeci po wyłączeniu światła?

Taśma LED świeci po wyłączeniu, bo w obwodzie zostaje napięcie: zwykle 2-20 V indukowane w przewodach biegnących równolegle do kabla 230 V albo prąd upływu płynący przez podświetlany wyłącznik lub zasilacz. Dzieje się tak, gdy faza dochodzi do zasilacza nawet przy otwartym styku. Żarzenie zniknie, gdy rozładujesz resztkę ładunku rezystorem upływowym albo rozłączysz oba bieguny.

Dlaczego taśma LED świeci po wyłączeniu – cztery mechanizmy, które to powodują

Za zdecydowaną większością takich przypadków stoją cztery zjawiska. Każde wygląda podobnie, ale leczy się inaczej, więc najpierw ustal, z którym masz do czynienia.

Jeżeli w Twoim przypadku taśma LED nie świeci wcale, diagnostyka powinna iść innym torem niż przy żarzeniu resztkowym.

1. Napięcie indukowane w przewodach

Przewód fazowy i kabel prowadzący do zasilacza taśmy leżą czasem w jednej bruździe na długości kilku albo kilkunastu metrów. Między żyłami powstaje pojemność rzędu kilkudziesięciu pikofaradów na metr. Przy 230 V i 50 Hz płynie przez nią prąd mikroamperowy, ale wejście zasilacza ma dużą impedancję, więc napięcie narasta do kilku, a czasem kilkunastu woltów.

To wystarczy, żeby pojedyncze segmenty taśmy żarzyły się w ciemnym pomieszczeniu. Typowy objaw: świeci równomiernie cała taśma, a jasność nie zmienia się w czasie.

2. Prąd upływu przez zasilacz

Każdy zasilacz impulsowy ma na wejściu filtr przeciwzakłóceniowy z kondensatorami klasy Y. Przez te kondensatory płynie do przewodu ochronnego prąd od 0,25 do 0,75 mA, co jest normą i producent tego nie ukrywa. Gdy wyłącznik odcina tylko jeden biegun, ten prąd ładuje kondensator w zasilaczu, a potem zasilacz oddaje go na wyjście.

Efektem są rozbłyski co kilkanaście sekund albo słabe, ciągłe świecenie przy krótkich taśmach.

3. Wyłącznik z podświetleniem albo moduł smart bez przewodu neutralnego

Neonówka w wyłączniku pobiera około 0,5-1 mA i przy otwartym styku płynie ona przez obciążenie, czyli przez twój zasilacz i taśmę. Identycznie zachowują się moduły inteligentne zasilane bez neutralnego, na przykład Shelly 1L, Sonoff ZBMINI-L2 czy część modułów Aqara.

One muszą jakoś żyć, więc czerpią prąd z obwodu obciążenia. Taśma LED to dla nich najgorszy możliwy partner, bo pobiera mało prądu i nie maskuje upływu.

4. Wyłącznik wstawiony w przewód neutralny

Jeśli ktoś rozłącza zero zamiast fazy, faza cały czas siedzi na zacisku zasilacza. Obwód nie jest zamknięty, więc taśma nie świeci pełną mocą, ale przez filtr zasilacza i przez pojemności w instalacji płynie szczątkowy prąd.

Ten błąd to jednocześnie zagrożenie: przy wyłączonym świetle w oprawce nadal jest faza.

Osobno trzeba wspomnieć o zjawisku, które nie jest usterką. Kondensatory w zasilaczu trzymają ładunek i taśma gaśnie płynnie przez 1-3 sekundy albo krótko przygasa. To normalne zachowanie i nie ma czego naprawiać.

Jakie napięcie na taśmie po zgaszeniu jest jeszcze w porządku

Pomiar multimetrem na wyjściu zasilacza rozstrzyga więcej niż godzina zgadywania. Wartości interpretujesz tak:

• 0 V – wszystko działa jak należy, obwód jest rozłączony.
• do 1 V – nie zobaczysz nic nawet po ciemku. Temat do zamknięcia.
• 1-2 V – żarzenie ledwo widoczne po przyzwyczajeniu oka, zwykle tylko na pierwszych segmentach przy punkcie zasilania.
• 2-5 V – wyraźne żarzenie widoczne w nocy, w dzień praktycznie niezauważalne.
• 5-20 V – jasne świecenie. Przy takim napięciu szukaj przyczyny w instalacji albo w wyłączniku.
• powyżej 20 V przy taśmie 12 V – coś jest podłączone błędnie. Sprawdź, czy wyłącznik na pewno odcina fazę.

Dwie praktyczne uwagi do samego pomiaru. Mierz na wyjściu zasilacza w trybie DC, a na wejściu w trybie AC. Jeśli na wejściu widzisz 0 V, a na wyjściu pojawia się napięcie, winowajcą jest zasilacz albo indukcja po stronie niskiego napięcia. Jeśli na wejściu masz 30-150 V przy wyłączonym świetle, problem jest w instalacji – i to jest ta gorsza wiadomość.

Zwróć też uwagę na napięcie samej taśmy. Taśmy 24 V mają w segmencie sześć lub siedem diod połączonych szeregowo, więc potrzebują wyższego napięcia, żeby w ogóle zacząć przewodzić. Ta sama wartość upływu, która rozświetli taśmę 12 V, na taśmie 24 V często nie da żadnego efektu.

To dlatego jedni sąsiedzi mają problem, a drudzy nie. Jeśli chcesz zrozumieć, Czym się różni taśma LED 12 V od 24 V, sama konstrukcja segmentów wyjaśnia część różnic.

Jeśli jednak taśma LED słabo świeci również przy pełnym napięciu, to zwykle inny problem niż resztkowe żarzenie.

Jak w kilkanaście minut ustalić, gdzie ucieka prąd

Zanim cokolwiek kupisz, przejdź tę listę po kolei. Odłączaj zasilanie na bezpieczniku za każdym razem, gdy dotykasz przewodów pod napięciem sieciowym.

Jeżeli taśma nie żarzy, ale taśma LED nie działa po podłączeniu, objawy i przyczyny są inne.

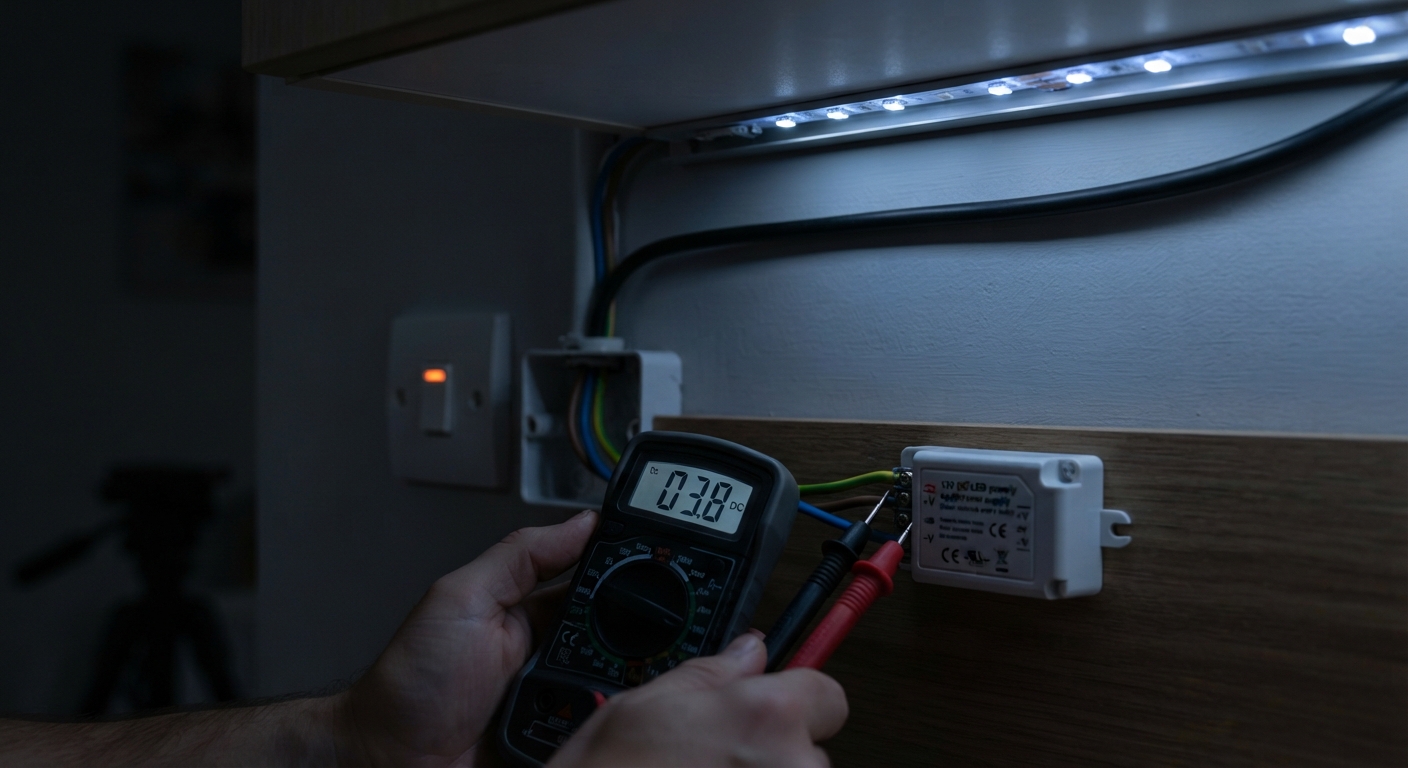

1. Zmierz napięcie na wyjściu zasilacza przy wyłączonym świetle. Zapisz wartość. To twój punkt odniesienia.
2. Zmierz napięcie na wejściu zasilacza, między L i N oraz między L i PE. Brak napięcia na obu pomiarach przy wyłączonym świetle oznacza, że wyłącznik pracuje poprawnie.
3. Odłącz taśmę od zasilacza i sprawdź, czy nadal żarzy. Jeśli tak, napięcie indukuje się w samych przewodach niskonapięciowych biegnących równolegle do kabla 230 V.
4. Zostaw taśmę, odłącz zasilacz od sieci. Jeśli żarzenie ustaje, źródłem jest zasilacz albo to, co dzieje się na jego wejściu.
5. Sprawdź, czy wyłącznik siedzi w fazie. Przy otwartym styku zmierz napięcie między wyjściem wyłącznika a przewodem ochronnym. Około 230 V oznacza, że wyłącznik rozłącza zero.
6. Odłącz podświetlenie wyłącznika. Jeśli taśma przestaje świecić, przyczyną była kontrolka.
7. Podłącz równolegle do wyjścia rezystor 1-10 kΩ. Jeśli żarzenie ustaje, wystarczy obciążenie upływowe i nie musisz wymieniać zasilacza.

Krok siódmy to jednocześnie najtańszy test, i najtańsza naprawa. Rezystor 1 kΩ przy 12 V pobiera 12 mA i wydziela 0,15 W ciepła, więc wystarczy zwykły element o mocy 0,25 W. Przy 24 V i rezystorze 1 kΩ wydzieli się 0,58 W, więc wybierz wersję 1 W albo zwiększ opór do 4,7 kΩ.

Jak zlikwidować żarzenie taśmy LED – rozwiązania od najtańszego

Kolejność naprawy ma znaczenie, bo najdroższe rozwiązania często okazują się zbędne.

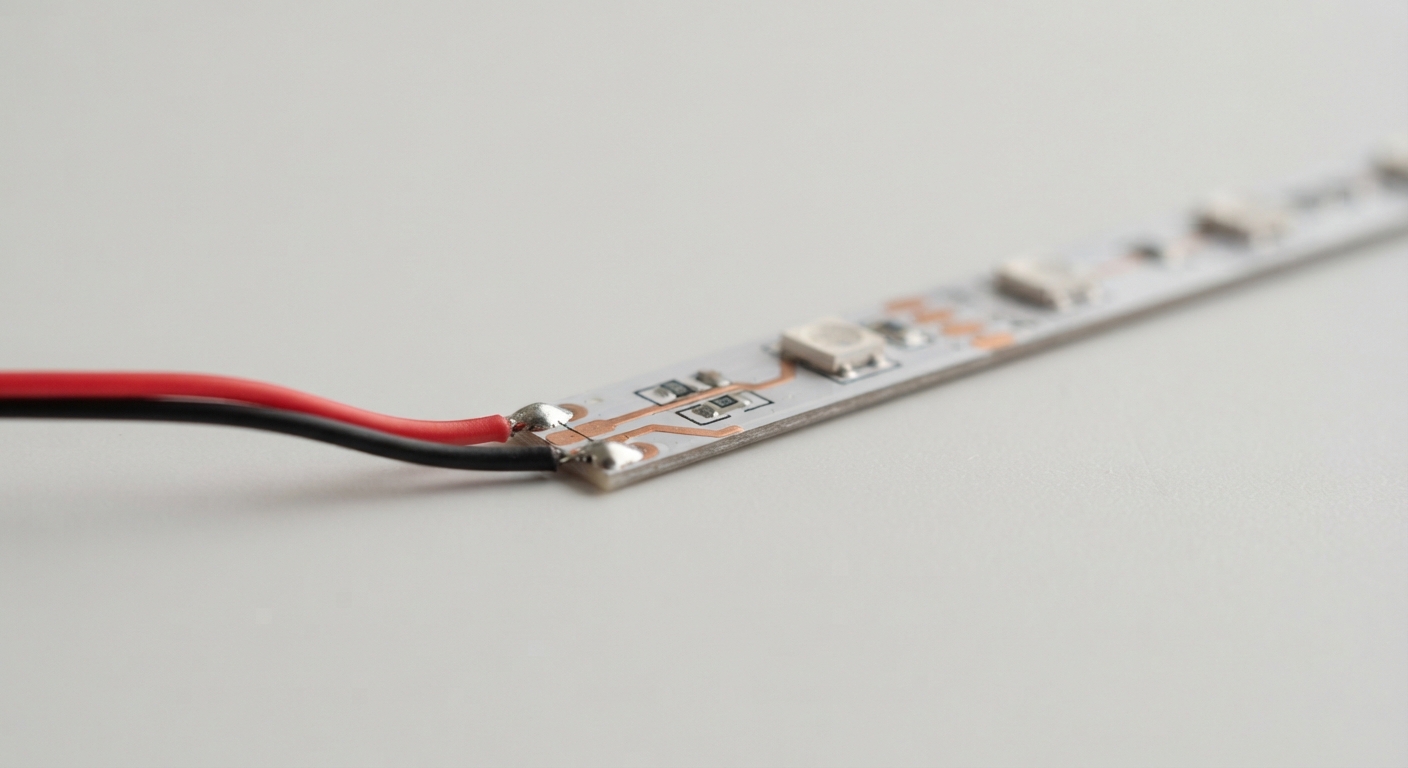

Rezystor upływowy. Kilka złotych i dziesięć minut pracy. Montujesz go równolegle do wyjścia zasilacza, możliwie blisko zacisków. Rozładowuje pojemności i zjada prąd upływu, zanim ten zdąży rozświetlić diody.

Poprawa polaryzacji wyłącznika. Jeśli wyłącznik rozłącza zero, przenieś go na fazę. To robota dla elektryka, bo wymaga otwarcia obwodu i pewności, który przewód jest który.

Wymiana wyłącznika z podświetleniem. Zwykły wyłącznik bez kontrolki załatwia sprawę definitywnie. Jeśli chcesz zachować podświetlenie, wybierz model z trzecim przewodem do PE, w którym kontrolka nie przepuszcza prądu przez obciążenie.

Wyłącznik dwubiegunowy. Rozłącza fazę i zero jednocześnie. Kosztuje kilkadziesiąt złotych i zamyka temat indukcji oraz upływu w jednym ruchu.

Odseparowanie przewodów. Skróć odcinek, na którym kabel 230 V biegnie równolegle do przewodów niskonapięciowych. Rozdziel je na 5-10 cm, poprowadź w osobnych rurkach, użyj kabla ekranowanego z ekranem podłączonym do PE.

Lepszy zasilacz. Tani egzemplarz z Allegro za kilkanaście złotych często ma wysoki prąd upływu i skąpy filtr. Zasilacz renomowanej marki o tej samej mocy potrafi różnić się w tym parametrze kilkukrotnie.

Przekaźnik na wyjściu DC. Rozwiązanie dla upartych przypadków. Moduł odcina fizycznie plus na wyjściu zasilacza, więc taśma nie ma skąd wziąć napięcia.

Smart home: dlaczego Shelly, Sonoff i ściemniacze Zigbee świecą po wyłączeniu

Ten klaster rządzi się swoimi prawami, bo moduły inteligentne same pobierają prąd i często robią to kosztem obciążenia.

Moduły z przewodem neutralnym, jak Shelly Plus 1, Shelly 1PM czy Sonoff ZBMINI R2, zasilają się z N i L niezależnie od stanu styku. Nie powodują upływu przez taśmę, ale też nie naprawiają problemu, który siedzi w instalacji. Jeśli po ich montażu taśma nadal żarzy, szukaj przyczyny w indukcji albo w polaryzacji wyłącznika.

Moduły bez przewodu neutralnego, jak Shelly 1L, Sonoff ZBMINI-L2 i spora część modułów Aqara, działają inaczej: pobierają prąd przez obciążenie. Z żarówką 10 W to nie problem. Z taśmą LED o mocy 5 W na metr już tak, bo moduł potrzebuje minimalnego obciążenia, a taśma go nie daje.

Efekt to migotanie albo ciągłe żarzenie po wyłączeniu. Producent zwykle podaje minimalną moc obciążenia i sprzedaje obejście w postaci bypassu – dodatkowego elementu montowanego równolegle do taśmy. Kup bypass razem z modułem, żeby nie wracać do tematu.

Ściemniacze Zigbee do taśm CCT i RGB sterują tranzystorami MOSFET. Tranzystor w stanie zamkniętym nie przewodzi, ale ma prąd upływu rzędu mikroamperów, a krótka taśma potrafi to pokazać. Wyjście jest jedno: steruj zasilaczem 230 V przez przekaźnik i zostaw ściemniacz wyłącznie do zmiany barwy, nie do odcinania napięcia.

Diagnostyka jest tu prosta. Odłącz moduł inteligentny i zasil taśmę ręcznie ze zwykłego wyłącznika. Jeśli problem znika, winny jest moduł. Jeśli zostaje, wracasz do pomiarów z poprzedniej sekcji.

Kiedy zostawić problem w spokoju, a kiedy wezwać elektryka

Nie każde żarzenie wymaga reakcji. Taśma, która gaśnie płynnie przez dwie sekundy, zachowuje się prawidłowo. Taśma, która po przyzwyczajeniu oka ledwo majaczy przy 1 V, też nie spędzi ci snu z powiek.

Reaguj, gdy żarzenie jest widoczne wieczorem, gdy pojawiają się rozbłyski, gdy taśma świeci mocniej po jednej stronie, gdy zasilacz jest ciepły po wyłączeniu światła.

Dzwoń po elektryka w dwóch sytuacjach. Pierwsza: potwierdzasz, że wyłącznik rozłącza zero, a nie fazę. To błąd instalacji i realne zagrożenie przy każdej wymianie oprawy. Druga: w instalacji brakuje przewodu ochronnego, a ty masz różnicówkę 30 mA. Prądy upływu z kilku zasilaczy impulsowych potrafią się sumować i wyzwalać zabezpieczenie bez wyraźnego powodu.

Jest jeszcze rachunek za prąd. Żarzenie o mocy 0,2-0,5 W pracujące 24 godziny na dobę to kilka kilowatogodzin w skali roku. Kwota niewielka, ale zasilacz i taśma pracujące non stop zużywają się szybciej, niż powinny.

Najczęstsze pytania

Czy taśma LED świeci po wyłączeniu to wada produktu?

Zwykle nie. Taśma i zasilacz mogą być w pełni sprawne, a żarzenie bierze się z instalacji: indukcji w przewodach, prądu upływu wyłącznika albo modułu inteligentnego. Wada produktu objawia się inaczej – niejednorodnym świeceniem, miganiem przy pełnym napięciu albo wypalonymi segmentami. Zanim złożysz reklamację, zmierz napięcie na wyjściu zasilacza przy wyłączonym świetle. Jeśli miernik pokazuje kilka woltów, producent taśmy nic tu nie naprawi.

Ile woltów może mieć taśma LED po wyłączeniu światła?

Najlepiej, gdy miernik pokazuje 0 V. Wartość do 1 V jest nieszkodliwa i niewidoczna. Napięcie 2-5 V daje żarzenie widoczne w ciemnym pomieszczeniu, a 5-20 V – wyraźne świecenie. Powyżej 20 V przy taśmie 12 V szukaj błędu w instalacji, najczęściej wyłącznika wstawionego w przewód neutralny albo silnego sprzężenia z kablem 230 V biegnącym równolegle.

Jak sprawdzić, czy taśma LED świeci przez indukcję, czy przez wyłącznik?

Odłącz podświetlenie wyłącznika i sprawdź, czy żarzenie ustaje. Jeśli tak, winna jest kontrolka. Jeśli nie, odłącz taśmę od zasilacza i zobacz, czy nadal się żarzy – wtedy napięcie indukuje się w przewodach niskonapięciowych. Następny test to pomiar napięcia na wejściu zasilacza przy otwartym styku. Wartość kilkudziesięciu woltów AC wskazuje na indukcję lub wyłącznik w zerze.

Czy świecenie taśmy LED po wyłączeniu jest niebezpieczne?

Samo żarzenie nie porazi i nie uszkodzi taśmy, bo prąd jest rzędu mikroamperów. Zagrożenie pojawia się przy wyłączniku wstawionym w przewód neutralny, bo wtedy w oprawie cały czas jest faza. To niebezpieczne przy wymianie taśmy czy zasilacza. Sprawdź też, czy przewód ochronny jest podłączony, i czy prądy upływu kilku zasilaczy nie sumują się do wartości wyzwalającej różnicówkę.

Czy rezystor upływowy przy taśmie LED to dobry sposób?

Tak, to najtańsza i skuteczna metoda. Rezystor 1-10 kΩ włączony równolegle do wyjścia zasilacza rozładowuje pojemności i pochłania prąd upływu, zanim ten rozświetli diody. Przy 12 V i 1 kΩ pobiera 12 mA i wydziela 0,15 W, więc wystarczy element 0,25 W. Przy 24 V wybierz 1 W albo większy opór. Montuj go blisko zacisków zasilacza.

Dlaczego taśma LED miga po wyłączeniu, a nie świeci ciągle?

Migotanie oznacza, że kondensator w zasilaczu ładuje się powoli prądem upływu, aż napięcie przekroczy próg przewodzenia diod, a potem szybko się rozładowuje. Stąd krótki rozbłysk co kilkanaście sekund i cisza. To typowy objaw dla wyłączników z podświetleniem oraz modułów inteligentnych zasilanych bez przewodu neutralnego. Świecenie ciągłe wskazuje raczej na indukcję w przewodach albo wyłącznik wstawiony w zero.
