Jak dobrać dystanse do zbrojenia w płycie fundamentowej 20 cm

Jak dobrać dystanse do zbrojenia przy płycie fundamentowej 20 cm? Klucz do trwałości i bezpieczeństwa

Zastanawiasz się, jak zbudować solidny fundament dla swojego domu, który będzie niezawodnie służył przez dziesięciolecia? W świecie nowoczesnego budownictwa coraz częściej wybieranym rozwiązaniem jest płyta fundamentowa – rozwiązanie cenione za równomierne rozłożenie obciążeń na grunt, zwłaszcza na terenach o słabszej nośności. Kluczem do trwałości i stabilności płyty fundamentowej, w tym popularnej wersji o grubości 20 cm, jest jej prawidłowe zbrojenie. A sercem tego prawidłowego zbrojenia są… dystanse. Tak, te małe, często niedoceniane elementy, które decydują o tym, czy Twoja płyta fundamentowa 20 cm będzie działać tak, jak zaprojektował to inżynier. Dowiedz się, dlaczego ich właściwy dobór i użycie jest absolutnie niezbędne.

Dobór dystansów do zbrojenia przy płycie fundamentowej 20 cm – dlaczego to klucz do solidnej konstrukcji?

Płyta fundamentowa o grubości 20 cm jest częstym wyborem dla domów jednorodzinnych. Jej wewnętrzna struktura to coś więcej niż tylko masa betonu. Kluczem do jej wytrzymałości jest prawidłowe zbrojenie, które precyzyjnie odpowiada na siły działające na konstrukcję, rozmieszczając stalowe pręty tam, gdzie naprężenia są największe. Aby jednak stalowe pręty mogły skutecznie pełnić swoją rolę, muszą zostać ułożone i utrzymane w ściśle określonym położeniu w masie betonowej. I tu właśnie wkraczają dystanse zbrojeniowe.

Beton sam w sobie doskonale przenosi naprężenia ściskające, ale jest bardzo słaby na rozciąganie. To właśnie stalowe zbrojenie przejmuje te siły rozciągające, które pojawiają się, gdy płyta ugina się pod ciężarem budynku i obciążeń zmiennych, a także w wyniku skurczu betonu czy różnic temperatur. Typowa płyta fundamentowa, w tym ta o grubości 20 cm, jest zazwyczaj zbrojona dwuwarstwowo – posiada siatkę zbrojenia w dolnej i górnej części przekroju.

Dolna siatka zbrojenia, umieszczona bliżej spodu płyty, przenosi siły rozciągające od momentów zginających dodatnich. Górna siatka zbrojenia, znajdująca się bliżej wierzchu, przeciwdziała siłom rozciągającym od momentów zginających ujemnych, które mogą powstawać np. nad podciągami czy słupami, lub w wyniku nierównomiernego osiadania gruntu. Typowe średnice prętów w tych siatkach to ⌀8 mm – ⌀12 mm, a rozstaw waha się od 100 mm do 250 mm, często spotyka się siatki 150×150 mm lub 200×200 mm. Przybliżona waga stali zbrojeniowej na m² dla standardowego domu jednorodzinnego to 15 kg/m² – 30 kg/m² (dwie siatki).

Aby te siatki mogły prawidłowo pracować, muszą być otoczone odpowiednią warstwą betonu – tzw. otuliną betonową – i utrzymane w ściśle określonej odległości od siebie i od zewnętrznych powierzchni płyty. Dystanse zbrojeniowe są jedynym skutecznym sposobem na zapewnienie, że stal pozostanie w projektowanym położeniu podczas układania i wibrowania betonu. Bez nich, siatki zbrojeniowe mogą opaść na dno wykopu/izolacji lub, w przypadku górnej siatki, zsunąć się ku dołowi, co drastycznie obniży nośność konstrukcji i skróci jej żywotność.

Otulina betonowa – tarcza dla stali w 20 cm płycie fundamentowej

Rola otuliny betonowej jest absolutnie kluczowa dla długowieczności zbrojenia i całej konstrukcji żelbetowej. Otulina to warstwa betonu, która bezpośrednio otacza pręty stalowe. Jej głównym zadaniem jest ochrona stali przed korozją. Stal zbrojeniowa rdzewieje pod wpływem wilgoci i tlenu. Rdza, rozszerzając się, rozsadza beton od środka, prowadząc do pęknięć i osłabienia elementu.

Płyta fundamentowa o grubości 20 cm, posadowiona bezpośrednio na gruncie lub w jego kontakcie, jest narażona na działanie wilgoci i potencjalnie agresywnych substancji chemicznych z gruntu (np. siarczany). Dlatego wymagana grubość otuliny dla takiej płyty, zwłaszcza od strony gruntu i na krawędziach, jest większa niż w przypadku elementów konstrukcyjnych umieszczonych w suchym środowisku wewnętrznym. Normy projektowe (jak Eurokod 2) określają minimalną grubość otuliny w zależności od klasy ekspozycji betonu. Dla środowiska zewnętrznego, w kontakcie z gruntem lub wodą (klasy XC2/XC4), minimalna otulina wynosi zazwyczaj 40-50 mm. Oznacza to, że dolna siatka zbrojenia w 20 cm płycie fundamentowej musi być podniesiona o co najmniej 40-50 mm nad warstwą izolacji termicznej/przeciwwilgociowej lub chudziaka.

Dodatkowo, otulina zapewnia prawidłowe przenoszenie naprężeń między stalą a betonem (przyczepność i zakotwienie) oraz wpływa na ognioodporność. Zbyt cienka otulina może prowadzić do przedwczesnego zarysowania betonu wzdłuż prętów pod obciążeniem.

Dystanse – niepozorni strażnicy prawidłowej otuliny i pozycji zbrojenia

Aby zapewnić wymaganą otulinę (np. 5 cm od spodu i ok. 4 cm od góry dla płyty 20 cm) oraz utrzymać obie siatki zbrojenia (górną i dolną) w odpowiedniej odległości od siebie, stosuje się dystanse zbrojeniowe. Są to specjalnie zaprojektowane elementy, które precyzyjnie dystansują stal od podłoża, deskowania bocznego lub innych prętów.

Dla płyty fundamentowej 20 cm, kluczowe są dwa rodzaje dystansów:

• Dystanse dolne: Umieszczane pod dolną siatką zbrojenia, mają za zadanie podnieść ją na wysokość odpowiadającą wymaganej otulinie dolnej (np. dystanse o wysokości 5 cm). Układa się je bezpośrednio na warstwie izolacji termicznej lub chudziaku.
• Podpory/dystanse międzywarstwowe: Służą do podpierania górnej siatki zbrojenia na dolnej siatce. Ich wysokość jest ściśle określona w projekcie i zależy od docelowej grubości płyty (20 cm), wymaganej otuliny dolnej i górnej, a także średnic prętów w obu siatkach. Jeśli np. mamy 5 cm otuliny dolnej i 4 cm górnej, a średnica prętów wynosi 10 mm, to efektywna wysokość pracująca zbrojenia wynosi ok. 20 cm – 5 cm – 4 cm = 11 cm „w środku”. Podpory będą miały wysokość zapewniającą utrzymanie górnej siatki w tej strefie. Ich dokładna wysokość (np. 10-12 cm) musi być zgodna z projektem.

Brak lub niewłaściwe użycie dystansów dolnych sprawi, że dolna siatka osiądzie bezpośrednio na podłożu, pozbawiając ją otuliny i narażając na szybką korozję. Brak lub niewystarczająca ilość podpór międzywarstwowych spowoduje opadnięcie górnej siatki na dolną podczas betonowania. W obu przypadkach zbrojenie nie znajdzie się w projektowanym położeniu, a płyta fundamentowa o grubości 20 cm nie osiągnie zamierzonej nośności i sztywności.

Rodzaje dystansów i podpór dla płyty 20 cm

Na rynku dostępne są różne rodzaje dystansów:

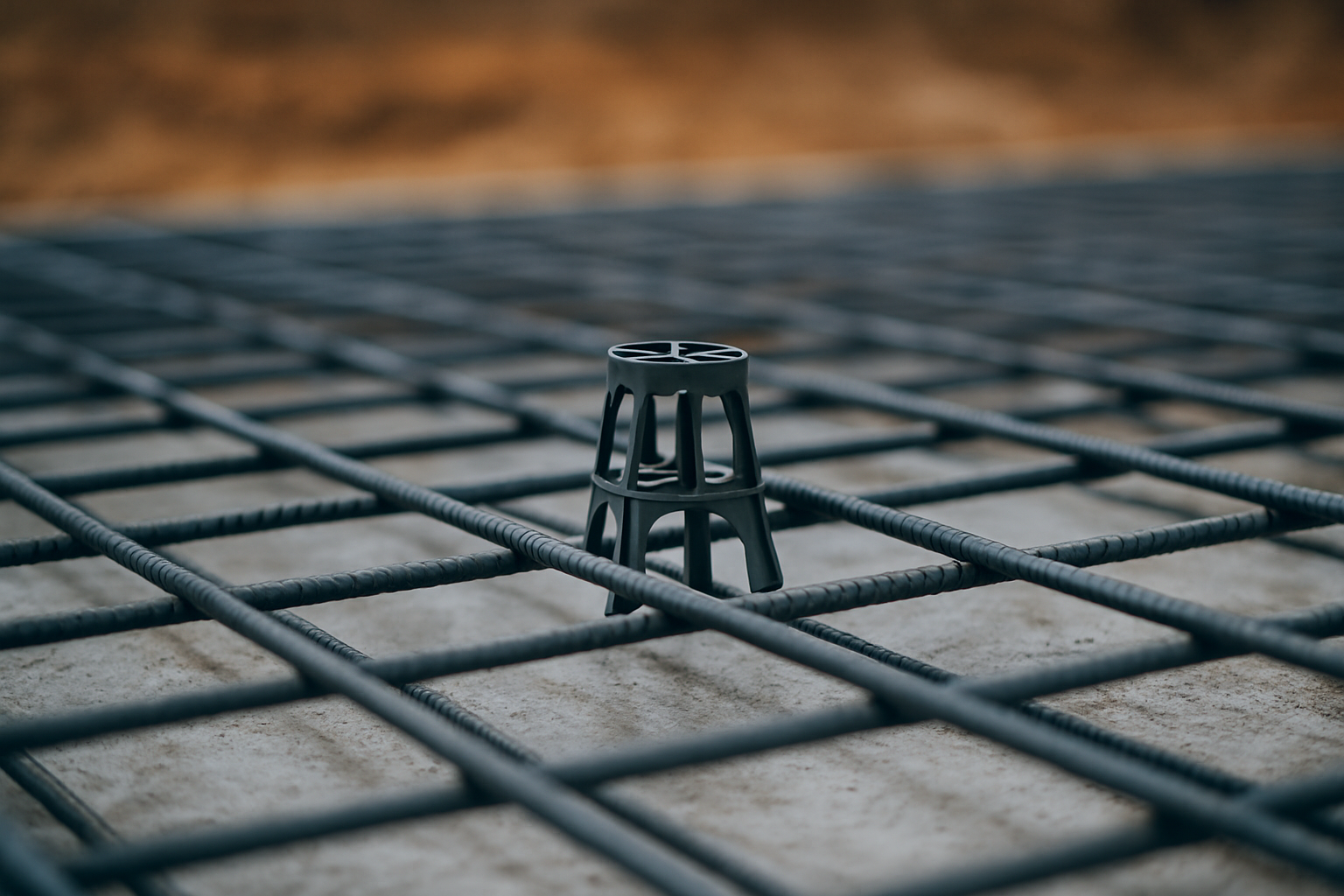

• Dystanse punktowe: Popularne „żabki” (plastikowe, w kształcie litery Z lub pierścienia) lub betonowe kostki (często z drutem do przywiązania). Kostki betonowe są preferowane, zwłaszcza na zewnątrz, ponieważ mają lepszą trwałość, nośność i kompatybilność z betonem konstrukcyjnym. Plastikowe dystanse mogą nie być wystarczająco stabilne pod ciężarem zbrojenia i betonu, a w niskich temperaturach mogą stać się kruche.
• Dystanse liniowe: Długie listwy (plastikowe lub betonowe) z wyprofilowanymi gniazdami na pręty. Zapewniają ciągłe podparcie i mogą być stosowane zarówno pod dolną siatką, jak i jako podpory międzywarstwowe (choć rzadziej).
• Podpory międzywarstwowe (koziołki/wsporniki): Najczęściej wykonane ze stali zbrojeniowej, wygięte w kształt litery C lub Z, o wysokości dostosowanej do odległości między siatkami. Są stabilne i łatwe w montażu na dolnej siatce.

Ilość dystansów ma znaczenie. Zalecane jest stosowanie około 4-6 sztuk dystansów punktowych na każdy metr kwadratowy płyty, rozmieszczonych w miarę równomiernie. Zbyt rzadkie rozmieszczenie spowoduje ugięcie zbrojenia między punktami podparcia.

Praktyczna porada: Zawsze używaj dystansów o wysokości zgodnej z projektem dla dolnej siatki (np. 5 cm dla płyty 20 cm na gruncie) i podpór międzywarstwowych o wysokości zapewniającej odpowiednią odległość między siatkami (zgodnie z projektem, np. ok. 10-12 cm dla płyty 20 cm). Nigdy nie zastępuj atestowanych dystansów prowizorycznymi materiałami, takimi jak cegły czy kamienie – mogą wprowadzić słabe punkty w beton.

Inne kluczowe detale zbrojenia 20 cm płyty fundamentowej

Dobór i użycie dystansów to tylko jeden z elementów układanki prawidłowego zbrojenia. Dla płyty fundamentowej 20 cm równie ważne są:

• Średnice i rozstaw prętów: Jak wspomniano, projektant określa je na podstawie obciążeń i warunków gruntowych, najczęściej ⌀10 mm lub ⌀12 mm w rozstawie 150×150 mm lub 200×200 mm. Odstępstwo od projektu w tym zakresie radykalnie obniży nośność.
• Stal odpowiedniej klasy: Zazwyczaj B500SP, posiadająca odpowiednie atesty.
• Zakłady prętów: Ponieważ pręty mają ograniczoną długość, muszą być łączone na zakłady. Długość zakładu (np. 40-60 średnic pręta dla ⌀12 to 48-72 cm!) jest krytyczna dla ciągłości zbrojenia i musi być zgodna z projektem. Zakłady powinny być rozmieszczone w różnych miejscach, nie w jednej linii.
• Zbrojenie krawędziowe i punktowe: Na krawędziach płyty i pod skupionymi obciążeniami (słupy, ciężkie ściany) projektant przewiduje zazwyczaj dodatkowe pręty (np. „klamry krawędziowe”, dodatkowe pręty pod słupami), które wzmacniają płytę w tych newralgicznych miejscach.
• Wiązanie zbrojenia: Choć dystanse utrzymują siatki na wysokości, pręty na skrzyżowaniach muszą być solidnie związane drutem wiązałkowym. Nie chodzi o usztywnienie, ale o stabilizację, by siatka nie „rozjechała się” podczas betonowania. Wiąże się zazwyczaj co drugie skrzyżowanie w środku i każde przy krawędziach i w strefach wzmocnionych.
• Czystość zbrojenia: Przed betonowaniem stal musi być czysta – bez ziemi, smarów czy luźnej rdzy płatkowej, które osłabiają przyczepność do betonu.

Praktyczne zasady wykonania zbrojenia 20 cm płyty fundamentowej

Realizacja zbrojenia wymaga precyzji i ścisłego przestrzegania projektu. Oto kluczowe kroki:

1. Przygotowanie podłoża: Zagęszczona podsypka (np. z pospółki), warstwa chudego betonu (chudziak ok. 10 cm), a następnie warstwy izolacji przeciwwilgociowej i termicznej (np. XPS o grubości 10-30 cm) tworzą stabilną bazę.
2. Ułożenie dolnej siatki: Rozłożenie prętów lub siatek zgrzewanych (jeśli przewidziane projektem) na przygotowanej izolacji.
3. Użycie dystansów dolnych: Umieszczenie dystansów o wymaganej wysokości (np. 5 cm) pod dolną siatką w regularnych odstępach (4-6/m²), aby zapewnić jej otulinę od spodu.
4. Ułożenie podpór międzywarstwowych: Rozmieszczenie „koziołków” lub innych podpór między dolną a górną siatką, zgodnie z projektem, w celu utrzymania odpowiedniej odległości między warstwami.
5. Ułożenie górnej siatki: Rozłożenie prętów lub siatek na podporach międzywarstwowych.
6. Wykonanie zakładów i wzmocnień: Połączenie prętów na wymagane długości zakładów i ułożenie dodatkowego zbrojenia (krawędziowego, pod słupami, wokół otworów) zgodnie z rysunkami.
7. Wiązanie zbrojenia: Solidne związanie prętów drutem wiązałkowym na skrzyżowaniach.
8. Kontrola przed betonowaniem: Sprawdzenie przez kierownika budowy (i najlepiej inwestora/nadzoru) poprawności ułożenia zbrojenia – średnic, rozstawów, zakładów, ilości i rozmieszczenia dystansów i podpór. Dokumentacja fotograficzna!
9. Kontrola podczas betonowania: Pilnowanie, by wibrowanie betonu nie spowodowało przemieszczenia zbrojenia.

Czas potrzebny na ułożenie zbrojenia płyty 20 cm o powierzchni 100 m² może zająć od kilku dni do tygodnia dla ekipy zbrojarzy, w zależności od skomplikowania projektu (ilość gięcia, wzmocnień, otworów). Koszt pracy to znaczący element, często liczony od wagi ułożonej stali (np. 8-15 zł/kg). Ale koszt dystansów i podpór to zaledwie ułamek tych wydatków – kilkanaście złotych na metr kwadratowy. Jest to inwestycja, na której nie warto oszczędzać.

Dlaczego przestrzeganie projektu i dbałość o detale się opłaca?

Projekt konstrukcyjny jest wynikiem skomplikowanych obliczeń, które uwzględniają wszystkie siły i specyfikę miejsca budowy. Dobór zbrojenia – średnic, rozstawów, klasy stali, długości zakładów – jest precyzyjnie dopasowany do tych warunków. Dystanse i podpory są integralną częścią tego projektu, zapewniając, że zbrojenie znajdzie się dokładnie tam, gdzie powinno pracować najefektywniej.

Ignorowanie projektu, stosowanie niewłaściwych materiałów (np. niższej klasy stali), błędne wykonanie zakładów czy, co jest bardzo częste, brak lub niewłaściwe użycie dystansów, prowadzi do poważnych konsekwencji:

• Zmniejszenie nośności płyty.
• Ryzyko powstawania rys i pęknięć w płycie, a w konsekwencji w ścianach budynku.
• Przyspieszona korozja zbrojenia i skrócenie żywotności fundamentu.
• Nierównomierne osiadanie budynku.

Naprawa usterek konstrukcyjnych spowodowanych błędami na etapie fundamentów jest zazwyczaj niezwykle kosztowna i skomplikowana, często wymaga ingerencji w istniejący budynek. Koszt prawidłowego wykonania fundamentu zgodnie z projektem, z użyciem odpowiednich dystansów i materiałów, to zaledwie ułamek potencjalnych kosztów napraw w przyszłości.

Podsumowanie

Płyta fundamentowa o grubości 20 cm to solidna baza dla Twojego domu, ale jej trwałość zależy od precyzyjnego wykonania zbrojenia. Dystanse zbrojeniowe, choć małe i niepozorne, odgrywają fundamentalną rolę w zapewnieniu prawidłowej otuliny betonu i utrzymaniu stalowych siatek we właściwym, projektowanym położeniu. Dzięki nim dolna siatka jest podniesiona nad podłoże, a górna utrzymana we właściwej odległości od dolnej, zapewniając, że cały 20-centymetrowy przekrój płyty pracuje tak, jak przewidział inżynier.

Właściwy dobór i sumienne użycie dystansów o odpowiedniej wysokości (np. 5 cm dla otuliny dolnej i podpór międzywarstwowych o wysokości zapewniającej prawidłowy rozstaw siatek w 20 cm płycie) to nie fanaberia, lecz absolutna konieczność. To gwarancja, że zbrojenie będzie chronione przed korozją, a płyta fundamentowa osiągnie wymaganą nośność i sztywność. Zawsze przestrzegaj projektu konstrukcyjnego i dbaj o każdy detal na etapie wykonania zbrojenia. To inwestycja w bezpieczeństwo i spokój na długie lata mieszkania w Twoim domu.
