Najczęstsza przyczyna, dlaczego taśma led nie działa po podłączeniu, to za mały albo niewłaściwy zasilacz i odwrócona polaryzacja na złączce. Zanim chwycisz lutownicę, zmierz multimetrem napięcie na wyjściu zasilacza i sprawdź, czy podajesz 12 V lub 24 V stałego prądu, a nie 12 V przemiennego z zasilacza halogenowego.
Spis Treści
Zacznij od pomiaru napięcia i biegunów

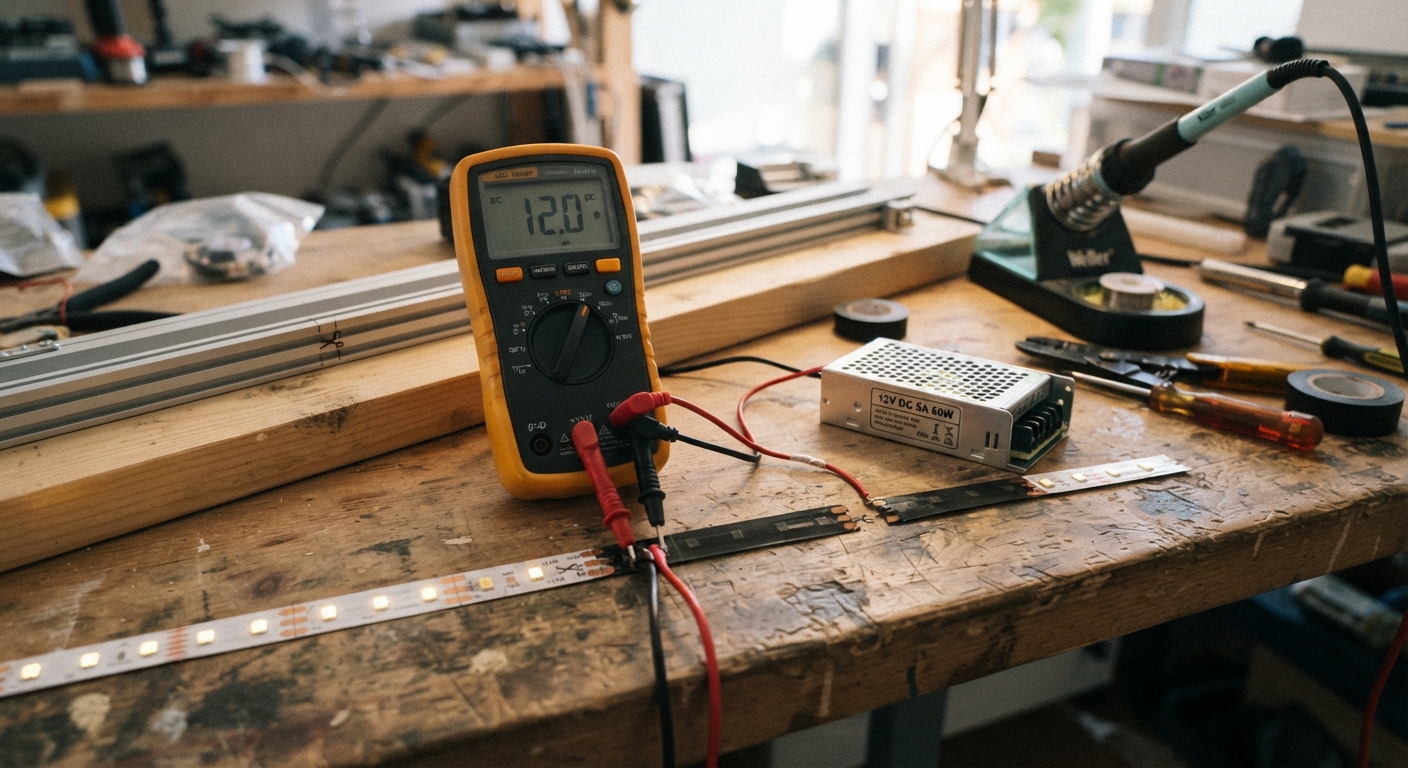

Multimetr kosztuje mniej niż nowa taśma i odpowiada na większość wątpliwości w pół minuty. Ustaw go na pomiar napięcia stałego, zakres 20 V albo 200 V, i przyłóż sondy do wyjścia zasilacza przy odłączonej taśmie.
Powinieneś zobaczyć 12 V albo 24 V, z tolerancją plus minus 0,3 V. Miernik pokazuje 0 V? Zasilacz nie dostaje napięcia sieciowego, ma przepalony bezpiecznik albo jest uszkodzony. Pokazuje wyraźnie więcej, na przykład 19 V? Trafiłeś na zasilacz od laptopa albo ładowarkę, a nie na zasilacz do taśm. Taśma 12 V przy 19 V świeci bardzo jasno przez kilka sekund, po czym gaśnie na zawsze.
Drugi scenariusz, który myli prawie wszystkich: zasilacz halogenowy 12 V AC. Wygląda podobnie, kosztuje podobnie, a podaje napięcie przemienne. Taśma LED z diodami i rezystorami sama go nie wyprostuje. Efektem jest migotanie 50 Hz, buczenie z cewki albo całkowity brak światła. Do taśm potrzebujesz zasilacza impulsowego z wyjściem DC.

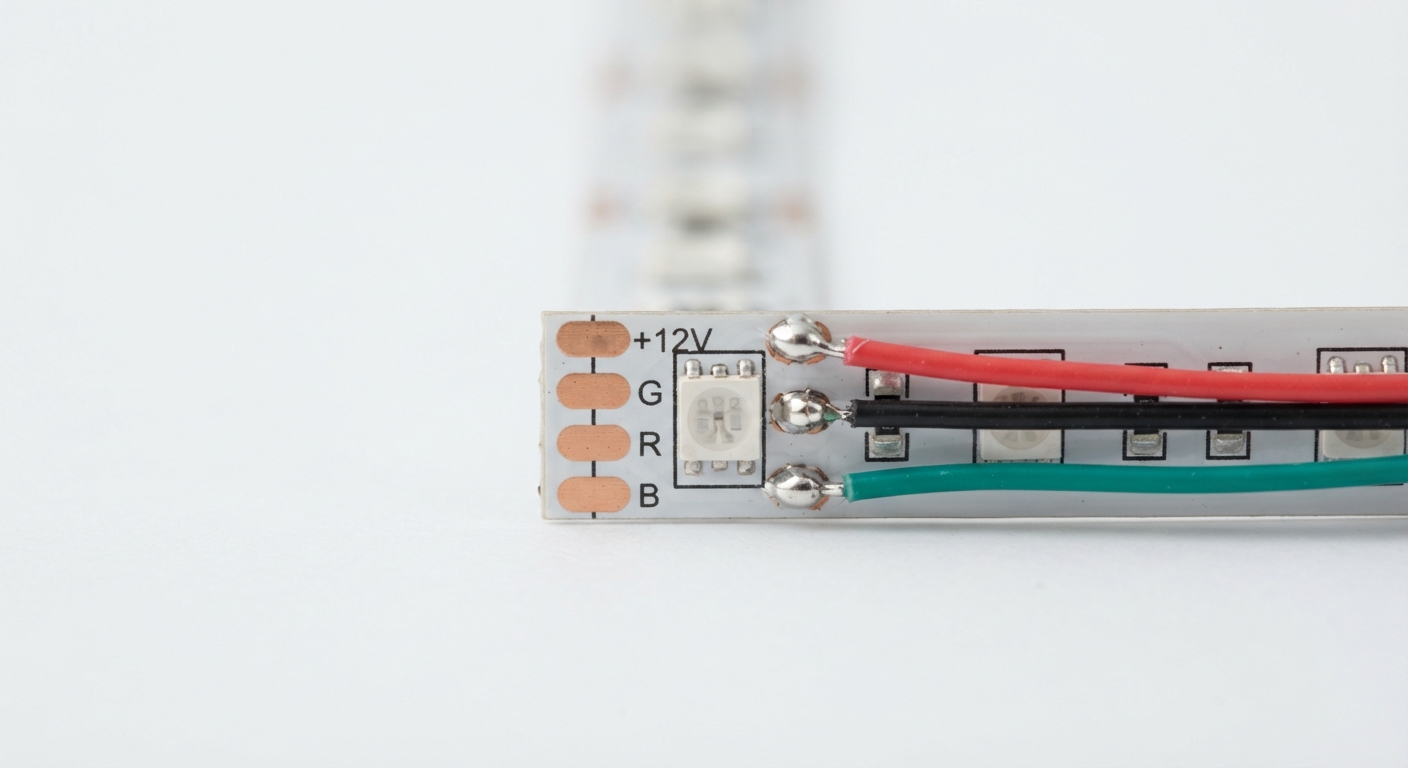

Bieguny sprawdzisz w sekundę. Na taśmie znajdziesz oznaczenia +12V albo +24V i GND, przy taśmach RGB dochodzą R, G, B, a przy RGBW jeszcze W. Przewód plusowy, zwykle czerwony, idzie do plusa, czarny albo brązowy do masy. Odwrotne podłączenie nie zawsze kończy się spaleniem, ale często tak. Jeśli taśma nie reaguje, przełóż przewody i spróbuj ponownie na krótkim odcinku, na przykład 10 cm.
Większość osób, które pytają, dlaczego taśma led nie działa, sięga od razu po lutownicę i rozcina kolejne fragmenty. Zacznij od miernika. Rozciętej taśmy nie poskładasz z powrotem, a odpowiedź zwykle siedzi w zasilaczu.
Dlaczego taśma led nie działa mimo dobrego zasilacza
Gdy napięcie na wyjściu jest poprawne, a taśma milczy, winowajcą jest przerwa w obwodzie po stronie samej taśmy albo złącza.
Najczęstsza przyczyna: cięcie poza zaznaczonym miejscem. Producenci zostawiają na taśmie linie i symbole nożyc co 2,5 cm w wersjach 12 V i co 5-10 cm w wersjach 24 V. Przecinasz w tym punkcie i wszystko gra. Przecinasz dwa milimetry obok i przerywasz cienką ścieżkę miedzianą, która prowadzi prąd do kolejnych segmentów. Odcinek za cięciem nie zaświeci, choć diody są zdrowe.
Ten sam efekt daje złącze zaciskowe, które nie przebiło lakieru ochronnego, albo wsuwka wciśnięta tylko do połowy. Policz segmenty: jeśli świeci pierwsze 20 cm, a dalej ciemność, problem siedzi na granicy. Podłącz zasilanie do końcówki ciemnego odcinka. Zaświecił? To potwierdza przerwę wcześniej.
Trzecia możliwość to uszkodzona dioda albo rezystor SMD. Wadliwy element potrafi zdusić napięcie w całej sekcji. Szukaj ciemnego punktu, przypalonego rezystora, przebarwionej miedzi. Pomoże metoda bisekcji: przetnij odcinek w połowie i zasil każdą połowę osobno. Sprawna połowa odpowie sama, gdzie leży problem.
Czwarty trop to taśma tak zwanego non-waterproof, przyklejona do metalu i przykręcona wkrętem przez ścieżkę. Jeden wkręt potrafi zrobić zwarcie i wyłączyć cały zasilacz. Przy montażu na gipsowym suficie warto wcześniej skutecznie naprawić pęknięcia na suficie, żeby nie wiercić w osłabionym podłożu. Obejrzyj trasę taśmy po całej długości, nie tylko początek.
Spadek napięcia, czyli dlaczego koniec taśmy świeci słabiej
Każdy metr taśmy ma opór, a im dalej od zasilacza, tym niższe napięcie dociera do diod. Przy 12 V i pięciu metrach końcówka potrafi dostać 9-10 V zamiast 12 V. Widać to jako żółty, przygaszony odcień, a przy mocniejszych taśmach jako całkowitą ciemność ostatniego metra.
Policz to sam. Taśma 12 V o poborze 14,4 W/m bierze 72 W na 5 m, czyli 6 A. Spadek napięcia na cienkim przewodzie 0,5 mm² przy takim prądzie i długości 5 m potrafi przekroczyć 1,5 V. Ta sama taśma w wersji 24 V pobiera 3 A, więc straty są kilkukrotnie mniejsze, bo rosną z kwadratem prądu. Jeśli nie wiesz, co wybrać, porównaj Taśma LED 12 V czy 24 V pod kątem długości odcinka i przekroju przewodów.
Co z tym zrobić:
- zasil taśmę z dwóch stron, jeśli ma więcej niż 5 m,
- wtryśnij napięcie w środek odcinka,
- użyj przewodu 1,5 mm² na dłuższych trasach,
- wybierz wersję 24 V przy odcinkach 10 m i dłuższych,
- nie łącz pięciu metrów taśmy w jeden łańcuch z jednym punktem zasilania.
Przy taśmach COB i wysokiej gęstości diod problem widać od razu. Początek świeci biało, koniec wpada w żółć. To nie wada fabryczna, tylko fizyka i przekrój miedzi. Jeśli rozważasz taką konstrukcję, sprawdź Jak Wybrać Pomiędzy Taśmą LED COB, bo gęstość diod wpływa na rozkład ciepła i spadki napięcia.
Migotanie, przygasanie i słabe świecenie po wyłączeniu
Równe światło to zasługa dobrze dobranego zasilacza i sterownika. Mruganie oznacza jedno z trzech: za mały zasilacz, nieodpowiedni ściemniacz albo zakłócenia na linii.
Zasilacz dobierasz z zapasem 20-30%. Liczysz 72 W? Kup 100 W. Zasilacz pracujący na granicy możliwości przerywa, gdy temperatura rośnie, i włącza się z powrotem, gdy ostygnie. Widzisz wtedy regularne mruganie co kilka sekund i ciepłą obudowę.
Ściemniacz po stronie 230 V działa tylko z zasilaczami oznaczonymi jako dimmable. Zwykły zasilacz impulsowy z triakowym ściemniaczem zachowuje się jak losowo przełączany włącznik. Do taśm lepszy jest ściemniacz po stronie DC, czyli PWM wbudowany w sterownik.
Słabe świecenie po wyłączeniu, nazywane ghost light, bierze się z prądu upływu. Sterownik albo ściemniacz przerywa obwód na minusie, a przez pojemności pasożytnicze instalacji płynie kilka miliamperów. Diody LED potrafią świecić przy 1 mA. Rozwiązanie: przerwij plus, a nie minus, i sprawdź, czy podświetlane przyciski nie zasilają się z tej samej linii.
Zimne luty, przecięte ścieżki i wilgoć pod silikonem
Lutowanie taśmy to nie miejsce na pośpiech. Ścieżki miedziane mają kilka mikrometrów grubości i odklejają się od podłoża szybciej, niż myślisz.
Rozgrzej lutownicę do 300-350 °C, użyj cienkiej cyny i topnika. Cyna bezołowiowa wymaga wyższej temperatury i dłużej trzyma ciepło, przez co łatwiej zrywasz ścieżkę. Przyłóż grot na sekundę, dodaj cynę, odjedź. Zbyt długie grzanie kończy się oderwaniem miedzi, a wtedy ratuje tylko mostek z drutu.
Zimny lut wygląda dobrze, a nie przewodzi. Poznasz go po matowej, spękanej powierzchni. Szarpnij delikatnie za przewód. Puścił? Popraw połączenie.
Wilgoć zabija taśmy szybciej niż cokolwiek innego. Łazienka bez wyciągu, blat przy zmywarce, nieogrzewany garaż. Taśma IP20 nie ma żadnej ochrony, IP65 to powłoka silikonowa na wierzchu, IP67 zalewa całość. Zasilacz schowaj do puszki z uszczelką, bo on padnie pierwszy.
Taśma przyklejona bezpośrednio do drewna albo gipsu przegrzewa się i traci jasność po roku. Profil aluminiowy działa jak radiator i wydłuża życie diod o lata. Do tego mata termoprzewodząca albo porządna taśma dwustronna. Klej z marketu odkleja się po miesiącu, zwłaszcza latem.
Kontrolery Zigbee, Home Assistant i kolejność podłączania
Podłączasz taśmę do kontrolera Zigbee i nic nie działa, choć zasilacz sprawdziłeś miernikiem. Najczęstszy błąd to kolejność. Włączony zasilacz podczas podpinania taśmy do sterownika kończy się iskrą i przepalonym kanałem wyjściowym. Najpierw wszystkie połączenia, potem wtyczka do gniazdka.
Drugi problem to poziomy napięć. Kontrolery na ESP8266 i ESP32 pracują na 3,3 V, a taśmy oczekują sygnału 5 V. Bez konwertera poziomów logicznych kanał potrafi nie załączać się do końca albo świecić po swojemu. Tranzystory w tanich kontrolerach mają też ograniczenie prądowe, a 5 m mocnej taśmy potrafi je przegrzać. Sterownik pada, a taśma świeci na biało, bo wszystkie kanały zostają otwarte.
W Home Assistant i Zigbee2MQTT ustaw poprawny typ urządzenia: RGB, RGBW, CCT albo dimmer. Zły wybór objawia się tym, że suwak jasności działa, a kolory nie, albo biel zapala się tylko na jednym kanale. Sprawdź też konfigurację pinu w firmware, bo domyślne ustawienia nie pasują do każdej płytki.
Osobny zasilacz 5 V dla kontrolera i wspólna masa z zasilaczem taśmy to układ, który oszczędza najwięcej nerwów. Kontroler nie gaśnie przy włączaniu jasności na 100%, a taśma nie mruga przy zmianie scen.
Najczęstsze pytania
Dlaczego taśma LED nie działa po podłączeniu do zasilacza 12 V?
Sprawdź trzy rzeczy w tej kolejności:
- Napięcie na wyjściu zasilacza.
- Biegunowość przewodów.
- Ciągłość ścieżki w miejscu cięcia.
Gdy multimetr pokazuje 12 V DC, a taśma milczy, przetnij 10 cm odcinek i zasil go bezpośrednio. Krótki odcinek świeci? Problem siedzi w złączu albo w przerwie na dalszym fragmencie taśmy.
Ile watów powinien mieć zasilacz do 5 m taśmy LED?
Pomnóż pobór na metr przez długość, a wynik powiększ o 20-30%. Taśma 14,4 W/m na 5 m to 72 W, więc zasilacz 100 W będzie bezpieczny. Przy 12 V oznacza to prąd 8,3 A, przy 24 V – 4,2 A. Zasilacz pracujący na 100% możliwości grzeje się i przerywa, zwłaszcza w zamkniętej puszce.
Czy można podłączyć taśmę LED bezpośrednio do gniazdka 230 V?
Nie. Taśma potrzebuje napięcia stałego 12 V albo 24 V, a gniazdko daje 230 V przemiennego. Bezpośrednie połączenie spala diody w ułamku sekundy i może wywołać zwarcie oraz zadziałanie zabezpieczeń w rozdzielni. Między gniazdkiem a taśmą musi stać zasilacz impulsowy z wyjściem DC.
Dlaczego taśma LED świeci mocno na początku, a na końcu jest ciemna?
To spadek napięcia na rezystancji ścieżek i przewodów zasilających. Przy 12 V ostatni metr pięciometrowego odcinka dostaje nawet 2 V mniej, więc diody świecą słabiej i wpadają w żółć. Pomaga zasilanie dwustronne, wtrysk napięcia w środku odcinka, grubszy przewód albo przejście na taśmę 24 V.
Czy taśma LED 12 V zadziała z zasilaczem 24 V?
Nie, i to najszybszy sposób na jej zniszczenie. Podwójne napięcie wymusza znacznie większy prąd w rezystorach i diodach. Świecenie będzie bardzo jasne przez kilka sekund, potem diody padną. Wyjątkiem są taśmy 12-24 V ze wbudowaną stabilizacją, ale producent musi to jasno oznaczyć na opakowaniu.
Dlaczego taśma LED miga zamiast świecić równym światłem?
Trzy typowe powody: zasilacz pracuje na granicy obciążenia, ściemniacz nie współpracuje z zasilaczem impulsowym albo sterownik gubi sygnał. Sprawdź moc zasilacza z zapasem 20-30%, wyłącz na czas testu ściemniacz i zasil kontroler z osobnego źródła 5 V. Mruganie co kilka sekund to prawie zawsze termiczne wyłączanie zasilacza.
