Dlaczego taśma LED nie świeci ani nie świeci fragmentami

Dlaczego taśma LED nie świeci? W większości przypadków winny jest zasilacz, przerwa w obwodzie albo spadek napięcia na zbyt długim odcinku. Przy 12 V nie ciągnij jednego pasa dłużej niż 5 m, przy 24 V maksymalnie 10 m. Gdy świeci tylko początek, sprawdź najpierw zasilacz i przekrój ścieżek.

Od czego zacząć diagnozę, gdy zastanawiasz się, dlaczego taśma LED nie świeci

Zanim rozkręcisz profil i odkleisz taśmę, podziel problem na trzy obszary: zasilanie, połączenia i sterowanie. W praktyce większość usterek siedzi w jednym z nich, a nie w samych diodach. Kolejność sprawdzania ma znaczenie, bo pozwala odsiać najprostsze przyczyny w kilka minut.

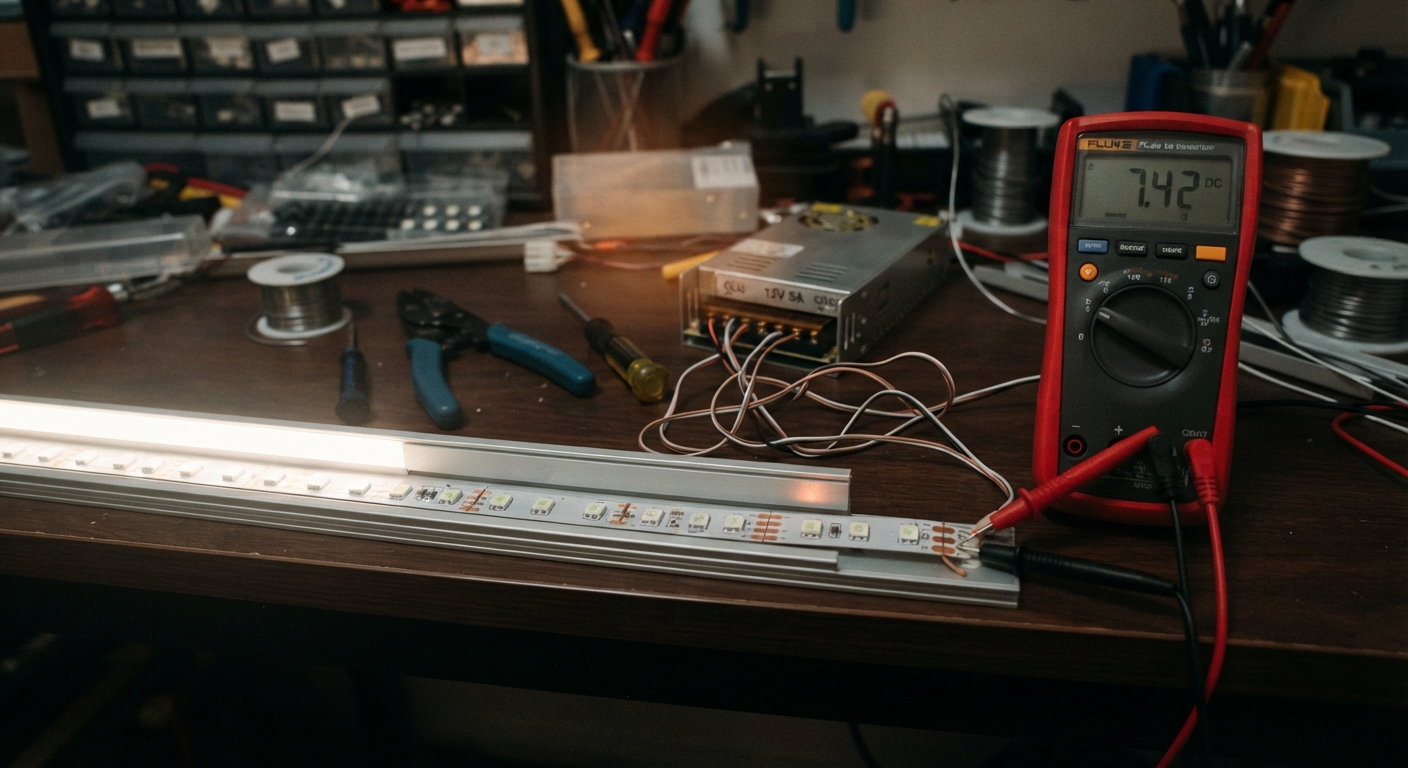

Zacznij od multimetru. Ustaw go na pomiar napięcia stałego i zmierz, ile woltów dochodzi do początku taśmy, a ile do jej końca. Pomiar rób pod obciążeniem, czyli gdy taśma świeci. Bez obciążenia nawet zmęczony zasilacz pokaże 12,2 V i będziesz szukać winy tam, gdzie jej nie ma.

Różnica powyżej 1 V między początkiem i końcem przy instalacji 12 V oznacza, że prąd nie ma czym płynąć. Wtedy albo odcinek jest za długi, albo przewody zasilające są za cienkie. Jeśli na końcu taśmy masz 9 V, diody nie zapalą się wcale, mimo że na wejściu wszystko wygląda poprawnie. Dlatego przy pytaniu, Dlaczego taśma LED nie działa po podłączeniu, warto najpierw sprawdzić spadek napięcia, a dopiero potem diody.

Drugi test to podmiana. Weź krótki odcinek, na przykład 30 cm, i podłącz go bezpośrednio do zasilacza, z pominięciem sterownika i przedłużaczy. Jeśli świeci równym światłem, problem leży w instalacji, a nie w taśmie. Jeśli nie świeci, winny jest zasilacz albo sam pasek.

Zanim cokolwiek rozłączysz, wyciągnij wtyczkę z gniazdka. Zasilacze do taśm LED pracują z 230 V i nawet po odcięciu napięcia trzymają ładunek w kondensatorach. Sprawdź też, czy obudowa zasilacza nie jest gorąca. Ciepły jest normalny, parzący oznacza przeciążenie.

Spadek napięcia: kiedy końcówka taśmy świeci wyraźnie słabiej

Spadek napięcia to najczęstsza przyczyna nierównego świecenia na długich odcinkach. Każdy metr ścieżki miedzianej ma opór, a im wyższy prąd, tym większy spadek. Taśma 14,4 W/m na 5 m pobiera 72 W, czyli przy 12 V ciągnie 6 A. To sporo jak na cienką folię.

Rozwiązania są trzy:

1. Przejdź na 24 V. Ten sam pobór mocy oznacza o połowę mniejszy prąd, więc spadek napięcia spada czterokrotnie.
2. Zasil taśmę z dwóch stron, czyli doprowadź plus i minus zarówno na początku, jak i na końcu pasa.
3. Podziel instalację na krótsze odcinki i każdy zasil osobno.

Jeśli zastanawiasz się, Czym się różni taśma LED 12 V od 24 V, w praktyce chodzi właśnie o prąd i spadek napięcia. Sprawdź też przekrój przewodów między zasilaczem a taśmą. Do 5 A wystarczy 0,75 mm², ale przy 10 A potrzebujesz już 1,5 mm². Cienki kabelek 0,2 mm², który często dorzucają do zestawu, potrafi zjeść 2 V na pięciu metrach.

Osobna sprawa to grubość ścieżek na samej taśmie. Producent podaje ją w uncjach lub mikrometrach, na przykład 35 µm. Tańsze paski mają cieńszą miedź i przy pełnej jasności końcówka wyraźnie odbiega kolorem. Widać to najbardziej przy białych taśmach RGBW, gdzie koniec wpada w róż.

Przerwany obwód: zimne luty, przecięte sekcje i uszkodzone pady

Taśma LED to szereg sekcji połączonych cienkimi ścieżkami. Przerwa w jednym miejscu gasi wszystko za nią. Czasem cały odcinek, czasem trzy diody. Objaw jest bardzo charakterystyczny i od razu wskazuje kierunek.

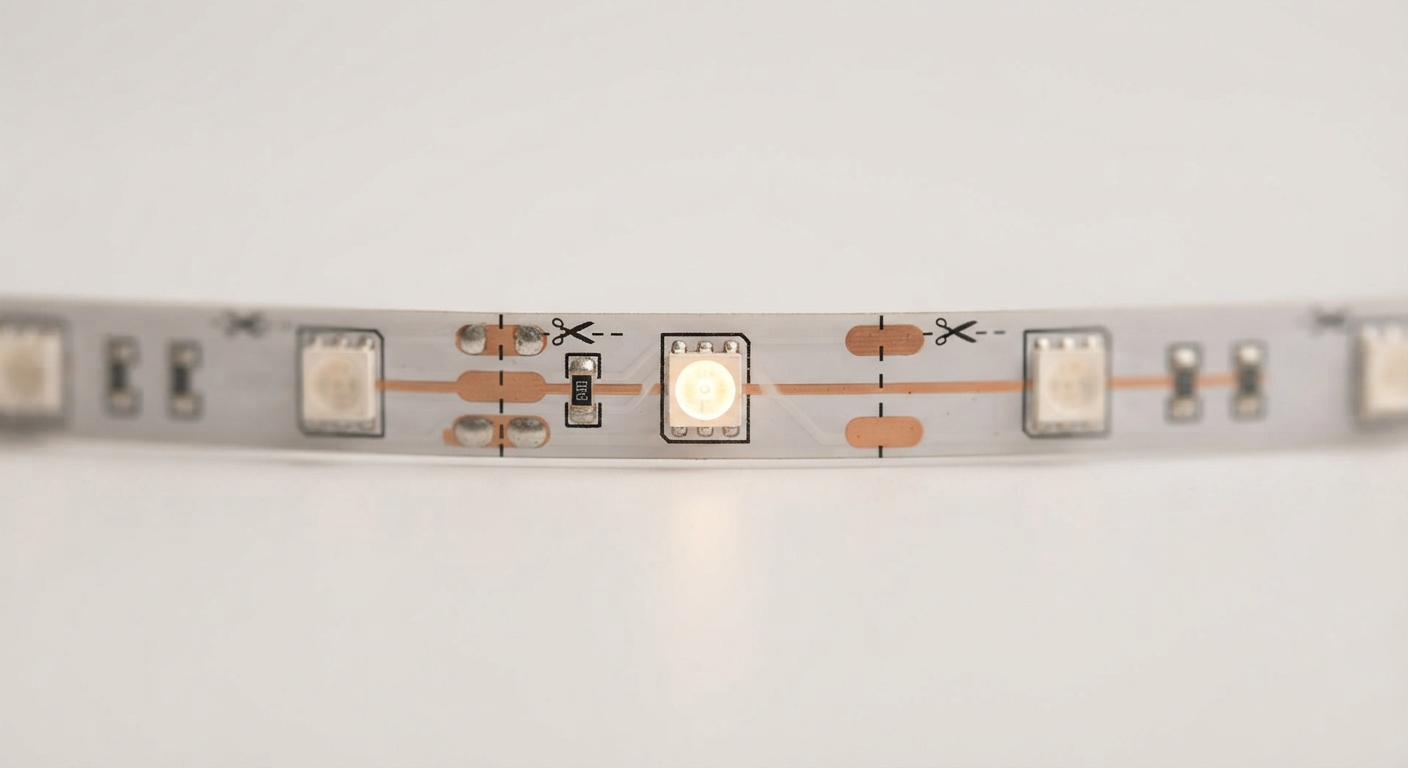

Pierwszy podejrzany to miejsce cięcia. Taśmy 12 V tnie się co 2,5 cm, czyli co trzy diody, a 24 V co 5 cm. Jeśli przetniesz pasek między punktami lutowniczymi, rozerwie ci się obwód i kolejne sekcje nie dostaną zasilania. Zawsze szukaj oznaczeń w postaci linii i symbolu nożyczek.

Drugi to luty. Zimny lut wygląda jak matowa kulka i trzyma tylko z wierzchu. Przy drganiach pęka i po kilku tygodniach masz przerwę. Lutuj cyną 0,5-0,8 mm w temperaturze 320-350 stopni, z dodatkiem topnika, i podgrzewaj pad krótko, żeby nie odkleić go od folii.

Trzeci to mechaniczne uszkodzenie. Pady odrywają się przy zginaniu taśmy pod kątem, a ścieżki pękają, gdy przyklejasz pasek do nierównej powierzchni pod napięciem. Sprawdź ciągłość multimetrem w trybie dzwonka, przykładając sondy do kolejnych punktów lutowniczych.

W taśmach adresowalnych, na przykład WS2812B, obowiązuje inna zasada. Tam każda dioda ma własny układ i przekazuje sygnał dalej. Przerwany pin danych gasi wszystko za miejscem przerwy, nawet jeśli zasilanie dochodzi. Szukaj wtedy pierwszego zgaszonego punktu i sprawdź luty dokładnie przed nim.

Zasilacz do taśmy LED: moc, napięcie i zapas, o którym się zapomina

Zasilacz dobiera się do sumy mocy wszystkich podłączonych taśm, z zapasem 20-30%. Przykład: 5 m taśmy o poborze 14,4 W/m to 72 W. Kupujesz zasilacz 100 W, nie 75 W. Zapas nie jest fanaberią, bo taśmy po rozgrzaniu pobierają więcej, a tanie zasilacze nie trzymają deklarowanych parametrów.

Napięcie musi się zgadzać co do wolta. Taśma 12 V podłączona do zasilacza 24 V spali diody w kilka sekund. Taśma 24 V na zasilaczu 12 V będzie świecić bardzo słabo albo wcale. Zamiana końcówek nic tu nie da.

Uważaj na zasilacze z aukcji, które deklarują 12 V i 10 A, a realnie dają 10,8 V przy 4 A. Widać to po wadze i po tym, że po minucie pracy obudowa parzy. Sprawdź, czy producent podaje napięcie stabilizowane i czy w środku jest chociaż podstawowy filtr.

Nie mieszaj zasilacza sieciowego ze driverem prądowym. Driver stałoprądowy nadaje się do modułów COB w oprawach, a nie do taśm na 12 V lub 24 V. Taśma potrzebuje stałego napięcia i sama reguluje prąd przez rezystory albo układ scalony. Przy wyborze między taśmami COB i SMD moc bywa różna, więc Jak Wybrać Pomiędzy Taśmą LED COB warto sprawdzić przed doborem zasilacza.

Osobny temat to ściemnianie. Jeśli używasz PWM, włącz go po stronie minusa, między zasilacz a taśmę, i pilnuj wspólnej masy ze sterownikiem. Podłączenie ściemniacza po stronie 230 V przed zasilaczem zwykle kończy się miganiem albo buczeniem.

Sterownik, ściemniacz i Home Assistant: gdy sprzęt działa, a światła nie ma

Coraz więcej instalacji steruje taśmą przez Zigbee, WiFi albo bezpośrednio z Home Assistant. Gdy ktoś pyta, dlaczego taśma LED nie świeci mimo sprawnych diod, odpowiedź często siedzi właśnie w sterowaniu.

Przyczyny bywają cztery:

• Ustawiona jasność. Scena ustawiona na 5% albo automatyzacja, która o 22:00 ściemnia światło do zera, wyglądają jak awaria.
• Za słabe zasilanie kontrolera. Wiele modułów zasilasz przez USB 5 V i ładowarkę 500 mA. Moduł się łączy, ale nie ma czym wysterować kilku amperów na wyjściu. Objaw to miganie, przygasanie przy zmianie koloru albo restart po włączeniu bieli.
• Wspólna masa. Przy taśmach 5 V i układach adresowalnych masa zasilacza i masa kontrolera muszą być połączone. Bez tego sygnał danych nie ma punktu odniesienia i diody pokazują losowe kolory albo nic.
• Konflikt między sterownikami. Jeśli taśma wisi jednocześnie na ściemniaczu PWM i na module Zigbee, oba urządzenia walczą o ten sam obwód. Zostaw jedno miejsce sterowania albo rozdziel funkcje.

Zajrzyj też do logów. Home Assistant pokazuje, czy encja jest dostępna i jaką jasność wysyła. Jeśli w logu widzisz jasność 0 przy włączonym przełączniku, nie szukaj usterki w taśmie. Problem jest w automatyzacji.

Wilgoć, ciepło i klej: dlaczego taśma gaśnie po kilku miesiącach

Taśma IP20 nie nadaje się do łazienki, kuchni nad okap ani na zewnątrz. Kropla wody na ścieżkach powoduje zwarcie i korozję, która zjada miedź w kilka tygodni. Do mokrych pomieszczeń bierz IP65 w koszulce silikonowej albo IP67 w rurce, a połączenia dodatkowo zabezpiecz koszulką termokurczliwą z klejem. Wilgoć to przyczyna, o której zapominają wszyscy, którzy zastanawiają się, dlaczego taśma LED nie świeci po kilku miesiącach od montażu.

Ciepło zabija taśmy szybciej niż woda. Pasek o poborze 19,2 W/m przyklejony bezpośrednio do płyty gipsowej grzeje się do 60-70 stopni. Diody tracą jasność, a klej puszcza. Aluminiowy profil z matową osłoną działa jak radiator i obniża temperaturę o 15-20 stopni. Przy mocniejszych taśmach to warunek poprawnej pracy, nie dodatek.

Klej na taśmach to najczęściej taśma 3M 300LSE. Trzyma dobrze na czystym aluminium i lakierze, słabo na kurzu, papierze i surowym tynku. Powierzchnię odtłuść benzyną ekstrakcyjną lub alkoholem izopropylowym i dociśnij pasek na całej długości. Przyklejenie samych końcówek to przepis na odpadnięcie po tygodniu.

Objaw zużycia termicznego poznasz po kolorze padów i po tym, że taśma świeci pełną mocą przez minutę, a potem przygasa. Jeśli tak się dzieje, wymiana zasilacza nic nie da. Pasek stracił część diod albo rezystory zmieniły wartość.

Najczęstsze pytania

Dlaczego taśma LED świeci tylko na początku?

Brakuje napięcia na końcu odcinka. Każdy metr ścieżki miedzianej ma opór, a prąd płynący przez taśmę powoduje spadek napięcia. Im dłuższy pas i im cieńsze ścieżki, tym gorzej. Rozwiązanie: krótsze odcinki, zasilanie z dwóch stron albo przejście na 24 V, gdzie prąd jest o połowę mniejszy przy tej samej mocy.

Dlaczego taśma LED miga i gaśnie?

Najczęściej zasilacz jest za słaby. Gdy taśma pobiera więcej, niż zasilacz daje, napięcie spada i moduł się restartuje. Druga przyczyna to sterownik PWM, który nie współpracuje z zasilaczem, albo zbyt cienkie przewody między elementami. Sprawdź moc zasilacza z zapasem 20-30% i zmierz napięcie pod obciążeniem na końcu taśmy.

Jak sprawdzić, czy zasilacz do taśmy LED jest sprawny?

Zmierz multimetrem napięcie na wyjściu zasilacza pod obciążeniem, czyli gdy taśma świeci. Powinno być zbliżone do wartości z obudowy, na przykład 12,0-12,3 V. Jeśli spada poniżej 11 V, zasilacz jest przeciążony lub zużyty. Druga metoda to podmiana na sprawny zasilacz o tej samej mocy. Pomiar bez obciążenia nie mówi nic.

Czy można łączyć odcinki taśmy LED różnych producentów?

Łączyć można, ale tylko przy zgodnym napięciu i podobnej mocy na metr. Taśma 12 V z taśmą 24 V nie zadziała. Różne barwy bieli, na przykład 4000 K i 6000 K, będą widoczne na stykach jako wyraźna granica. W taśmach adresowalnych musi zgadzać się typ układu, na przykład WS2812B, i kolejność pinów.

Dlaczego taśma LED adresowalna przestaje świecić po kilku diodach?

Przerwała się linia danych. Każda dioda w taśmie adresowalnej odbiera sygnał i przekazuje go dalej, więc uszkodzenie jednego punktu gasi wszystko za nim. Szukaj pierwszej zgaszonej diody i sprawdź luty przed nią, zwłaszcza pin DIN. Pomaga też połączenie masy zasilacza i sterownika.

Ile watów na metr ma taśma LED i jaki zasilacz do niej wybrać?

Typowe wartości to 4,8 W/m dla taśm dekoracyjnych, 14,4 W/m dla standardowych 5050 i 19,2-24 W/m dla mocnych oraz COB. Pomnóż pobór przez długość, dodaj 20-30% zapasu i wybierz zasilacz o najbliższej wyższej moc. Do 5 m taśmy 14,4 W/m potrzebujesz zasilacza 100 W przy 24 V.
